KY-KT-27 — 24V vattenmätare reningsventil ställdon för smarta vattenmätare och reningssystem.
≥1,8 N·m utgående vridmoment · 2400:1 maskinbearbetad metallväxelreduktion · IP66-hus · ≤10 s ventilrespons · ≤80 mA arbetsström · 450 mA låst rotorström.

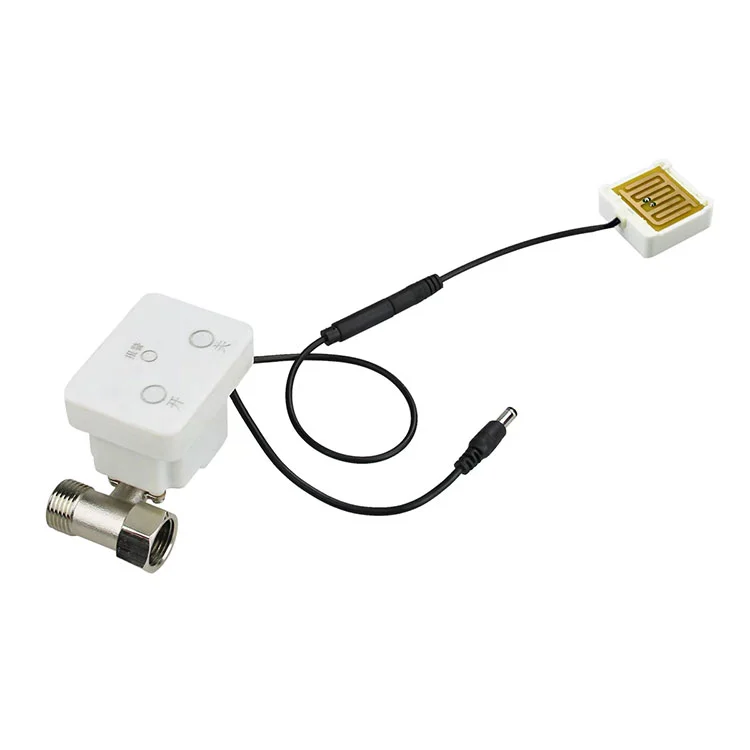

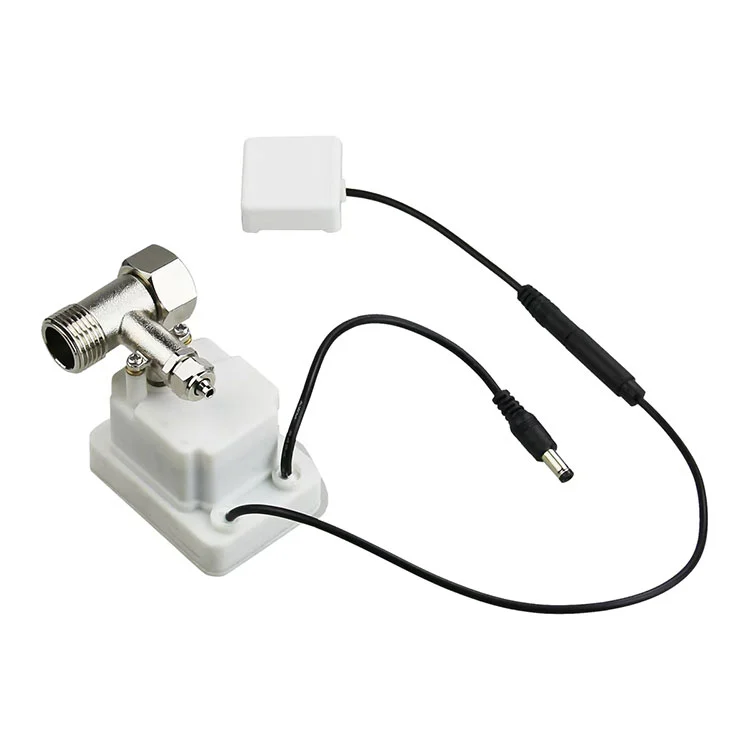

Stöder elektrisk fjärrkontroll och manuell nödmanövrering. Läckagelarmkabel utlöser automatisk ventilstängning och röd indikator vid vattenkontakt. Designad för DN15–DN20 ventilplattformar.
OEM-anpassning: spänning, kabellängd och kontakt, kontrolllogik, vridmomentnivå, varumärke och förpackning. Standard MOQ från 500 st; ledtid 15–25 arbetsdagar efter provgodkännande.Skicka dina ventilspecifikationer för en matchad offert.
Om du skaffar ventilställdon för smarta vattenmätare, reningssystem eller styrning av små rörledningar i volym, är KY-KT-27 byggd för ett syfte: att stänga och öppna ventiler på ett tillförlitligt sätt på kommando, cykel efter cykel, utan att lägga till underhållsbörda för din produkt eller ditt projekt.
Kaiye har tillverkat ställdon för vattenmätare sedan det tidiga införandet av smart mätning, med en årlig ställdonkapacitet på10 miljoner setoch över 30 års erfarenhet av tillverkning av hårdvara och styrventiler. KY-KT-27 är en del av den volymbeprövade plattformen – konstruerad för OEM-integration, batchkonsistens och förutsägbara ledtider.
Detta är inte en katalogplatshållare. Nedan hittar du de faktiska arbetsparametrarna, monterings- och ledningslogik, upphandlingsgränser och de tekniska frågor som ditt ingenjörsteam kommer att ställa innan de godkänner ett prov.
De flesta fel på ventilerna i smarta mätare kommer inte från elektronik. De kommer från vridmomentet som inte sjunker på åldrade ventiler, tätningsfel i fuktiga mätarlådor eller ledningskonfigurationer som inte matchar mätarplattformen. KY-KT-27 åtgärdar dessa tre felpunkter direkt.
Ställdonet är dimensionerat för DN15- och DN20-vattenmätventiler med ≥1,8 N·m genom en 2400:1 metallväxelreduktion. Metallkugghjul är bearbetade, inte sintrade, vilket bevarar vridmoment under långa cykler och minskar risken för avskalade tänder under stallförhållanden.
Mätarlådor är fuktiga, ibland nedsänkta och utsätts för kondens. IP66-höljet skyddar drivlinan och styrelektroniken, vilket gör att ställdonet förblir funktionellt i utomhusgropar, verktygsskåp och reningsutrustningskåp.
När den valfria larmkabeln för vattenläckage upptäcker vattenkontakt, stängs ställdonet automatiskt ventilen och aktiverar en röd indikator. Detta är ett fast säkerhetssvar som fungerar oberoende av uppströmsmätarens elektronik, vilket minskar beroendet av ingrepp i den fasta programvaran.
Installationsteam måste manövrera ventilen innan ström tillsätts, och underhållspersonal behöver ett sätt att öppna eller stänga ventilen under service. KY-KT-27 stöder manuell nödmanövrering tillsammans med elektrisk fjärrkontroll, så ventilen är aldrig strandad.
Tabellen nedan återspeglar standard KY-KT-27-konfigurationen. Om din mätarplattform arbetar på en annan spänning, vridmomentkurva eller kabelkonvention, kan dessa parametrar anpassas under OEM-granskningen.
| Parameter | Standardvärde | Upphandlingsanmärkning |
|---|---|---|
| Modell | KY-KT-27 | Bekräfta modellkoden på provet och databladet |
| Märkspänning | 24 V DC | Driftområde 23–25 V; bekräfta kompatibilitet med mätarens elskena |
| Driftström | ≤80 mA | Budget för toppström under ventilrörelse, inte bara standby |
| Låst rotorström | 450 mA | Användbar för dimensionering av drivrutiner och skyddskretsar |
| Utgångsmoment | ≥1,8 N·m | Uppmätt vid märkspänning; bekräfta mot ventilsätes vridmoment |
| Reduktionsförhållande | 2400:1 | Matchad till DN15–DN20 ventilplattform |
| Ventilens svarstid | ≤10 s | Öppna för att stänga eller nära att öppna vid märkspänning |
| Vattentät betyg | IP66 | Lämplig för fuktiga, stänkbenägna och utomhusmätare |
| Kabeldragning | Strömkabel + läckagelarmkabel | Kabellängd, kontakttyp och trådfärg kan anpassas |
Om din applikation körs på 3,6 V, 5 V eller 12 V, eller kräver ett annat vridmomentnivå, kan Kaiyes ingenjörsteam granska ventilbelastningen och föreslå en matchad ställdonkonfiguration istället för att tvinga in en standard-SKU i en inkompatibel ventilplattform.
För OEM-köpare är ställdonet bara så bra som det passar med mätarhuset, ventilspindeln och styrkortet. KY-KT-27 använder en kompakt, integrerad kontur avsedd för utrymmesbegränsade smart-meter-kapslingar, med ett ledningsschema som separerar ström från läckagedetekteringskretsen.
Strömledningar.Ställdonet strömförsörjs via en dedikerad kabel. Drivkretsen bör dimensioneras för den låsta rotorströmmen på 450 mA, även om normal driftström är ≤80 mA, eftersom ventilsätet kortvarigt kan kräva högre ström. Omvänd polaritetsskydd på mätarkortet rekommenderas om ställdonet är fältutbytbart.
Ledningar för läckagelarm.Läckagekabeln är en separat ingång. När avkänningskabeln upptäcker vattenkontakt stänger ställdonet ventilen och utlöser den röda larmindikatorn. Denna krets bör behandlas som en säkerhetsingång, inte en mätsignal, och bör förbli oberoende av kommunikationsmodulen så att ett kommunikationsfel inte inaktiverar läckageutlöst stängning.
Monteringsgränssnitt.Ställdonet är utformat runt ventilspindeln och monteringsmönster som används på DN15–DN20 smart-meter ventilhus. Innan volymen släpps bör köpare bekräfta spindelns fyrkant, monteringshålsavstånd och ställdonets orientering inuti mätarhuset. Kaiye kan leverera ett prov för mekanisk passningskontroll innan produktionsordern görs.
Om du också köper mätarhuset eller hela ventilenheten, kan ställdonet granskas tillsammans medvattenmätarskaloch ventilkropp för att minska gränssnittsfel vid montering.
Ställdonet är placerat för styrning av små ventiler där elektrisk fjärrmanövrering och felsäker stängning betyder mer än höghastighetsaktivering. Typiska volymapplikationer inkluderar:
Fjärröppning/stängning för faktureringskontroll, hantering av efterskott och läckagesvar i flerbostadshus och hushållskonton.
Automatisk avstängning vid läckagedetektering, tanknivåkontroll och filtercykelventildrift i användningsställen och kommersiell reningsutrustning.
Batchinstallation vid renovering av gamla kommuner, vattenhantering på campus och undermätning av industriparker där manöverdon anskaffas i fyr- eller femsiffriga kvantiteter.
Ställdonsförsörjning till tillverkare av vattenmätare och ventilautomationsbutiker som integrerar ställdonet i sin egen mätare eller ventilprodukt innan de skickas till verket.
Eftersom ställdonet är en del av Kaiyes bredare plattform för vattenmätarekomponenter, kan köpare som köper flera komponenter konsolidera kvalifikationer och logistik. Om ditt projekt också kräver trådlös kommunikation på mätarnivå, är ställdonet utformat för att fungera tillsammans med Kaiyestrådlös vattenmätareplattform, där ventilstyrning och fjärrdataöverföring behandlas som ett system snarare än två separat kvalificerade delar.

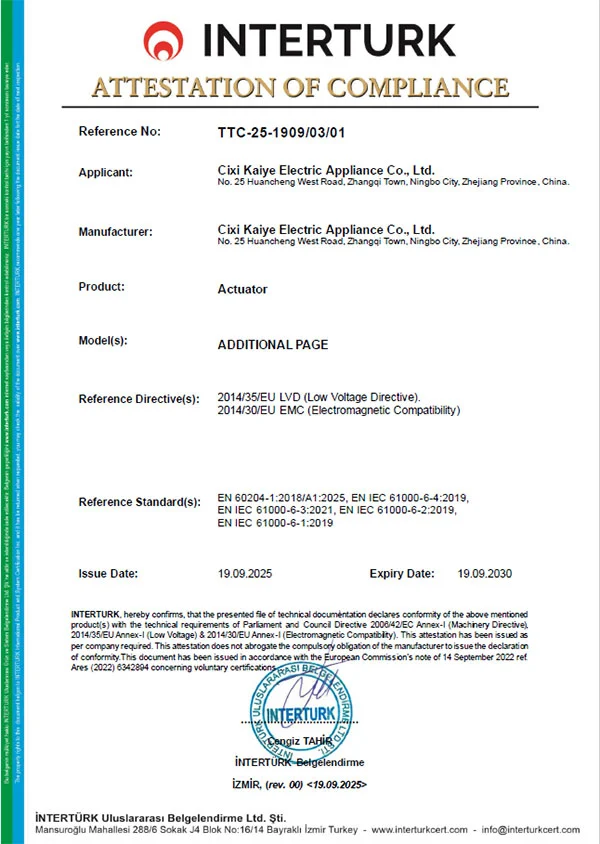

För B2B-köpare bör "tillverkare" betyda processkontroll, inte bara ett handelsföretag med en katalog. Kaiye driver ett ISO 9001-kvalitetssystem, driver automatiserad produktion för manöverdon och har tillverkat manöverdon för vattenmätare i mer än två decennier. KY-KT-27 drar nytta av den produktionsbasen på tre konkreta sätt:
Batchkonsistens.Metallkugghjul bearbetas till kontrollerade dimensioner. Automatiserad montering minskar enhet-till-enhet-variation i växelingrepp, vridmoment och svarstid – avgörande när du installerar tusentals ställdon i ett verktygsprojekt.
Inkommande besiktning och slutprov.Standardproduktionen inkluderar funktionskontroller för strömdrag, svarstid och ventilrörelse. Köpare kan begära inspektionsprotokollet och provtagningsplanen innan de gör en volymbeställning.
Spårbarhet.Modellkod, produktionsbatch och testposter bevaras så att om ett fältproblem uppstår kan den drabbade populationen isoleras istället för att behandla varje ställdon i projektet som misstänkt. För mer om Kaiyes produktionsbas och kvalitetssystem, seföretagsprofil och tillverkningsöversikt.
KY-KT-27 finns som standardenhet, men standard betyder inte fast. För OEM- och projektköpare anpassas vanligtvis följande artiklar efter teknisk granskning:
Spänning och drivlogik.Om ditt mätarkort levererar 3,6 V, 5 V eller 12 V istället för 24 V, kan ställdonets drivning ses över och matchas. Styrsignalens polaritet och öppna/stäng-logik kan också anpassas till ditt kort.
Kabel och kontakt.Kabellängd, trådmått, färgkod och kontakttyp kan specificeras för att matcha ditt mätarhus och monteringsfixtur.
Vridmoment och utväxling.För ventiler med högre vridmoment eller annan spindelgeometri kan ett alternativt utväxlingsförhållande eller motorskikt vara lämpligare än standardkonfigurationen 2400:1.
Varumärke och förpackning.Privat märkning, neutral förpackning och projektspecifik märkning är tillgängliga för volymbeställningar.
Typisk MOQ för standardkonfiguration börjar vid 500 stycken; anpassad spänning, kabel eller varumärke kan kräva en högre MOQ och ett provgodkännandesteg. Ledtiden för standardenheter är i allmänhet 15–25 arbetsdagar efter orderbekräftelse och provbekräftelse, beroende på orderkvantitet och komponenttillgänglighet. Slutlig MOQ och ledtid bekräftas vid offert.
Vad är den minsta beställningskvantiteten?
Standardkonfigurationen börjar vid 500 stycken. Anpassad spänning, kabel, kontakt eller varumärke kan kräva en högre MOQ och ett provgodkännandesteg.
Kan manöverdonet anpassas för 3,6V, 5V eller 12V?
Ja. Standardenheten är 24V DC, men frekvensomriktaren kan granskas och matchas till 3,6V, 5V eller 12V system efter teknisk utvärdering.
Vad är ledtiden?
Standardenheter är i allmänhet 15–25 arbetsdagar efter orderbekräftelse och provbekräftelse, beroende på orderkvantitet och komponenttillgänglighet.
Stänger den ventilen automatiskt vid vattenläckage?
Ja, när läckagelarmkabeln upptäcker vattenkontakt, driver ställdonet ventilen stängd och aktiverar en röd larmindikator.
