3,6V vattenmätare No-Wire ställdon för DN15–DN25 smarta vattenmätare.
No-wire 2,0 mm 5-pin plug-and-play-anslutning, ingen kabelsvetsning. 3,6V DC · 2,5–5V funktionsduglig · dubbel reduktion: 2400:1 för DN15–DN20, 3700:1 för DN25 · ≥1,8–2,7 N·m vridmoment · ≤25 mA driftsström · 450 mA låst rotor öppen ström · ≤ 6 s 0–16 s 1 ström · 16 s
Designad för automatiserad mätarmontering och batteridrivna smarta mätarplattformar. Pin-funktioner och sekvens kan anpassas.
OEM-stiftdefinition, kontakt och anpassning av varumärke. MOQ och ledtid bekräftas vid offert.Skicka dina mätarplattformsspecifikationer för en matchad offert.
Om du köper ställdon för en produktionslinje för en smart vattenmätare är godkännandefrågorna förutsägbara: kräver anslutningen kabelsvetsning, kommer vridmomentet att hålla på en åldrad ventil och kommer stiftdefinitionen att matcha ditt mätarkort utan omarbetning? Detta ställdon utan tråd är byggt kring dessa tre begränsningar.
Kaiye har tillverkat ställdon för vattenmätare sedan det tidiga införandet av smart mätning, med en årlig ställdonkapacitet på10 miljoner setoch mer än 30 års erfarenhet av tillverkning av hårdvara och styrventiler. Detta no-wire ställdon är en del av den volymbeprövade plattformen – konstruerad för OEM-integration, batchkonsistens och förutsägbara ledtider.
Nedan hittar du anslutningsjämförelsen, arbetsparametrarna, stiftdefinitionen, upphandlingsgränser och de tekniska frågor som ditt ingenjörsteam kommer att ställa innan de godkänner ett prov.

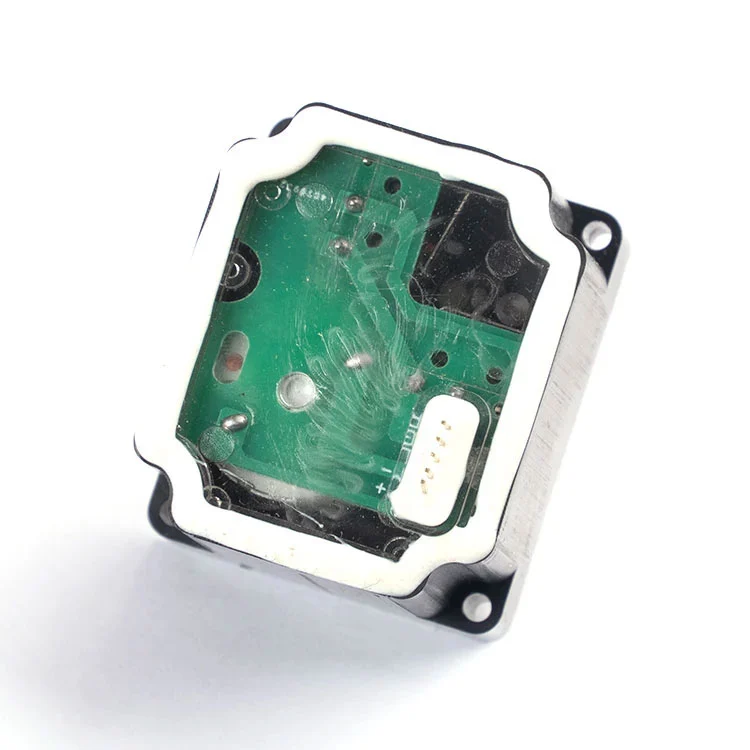

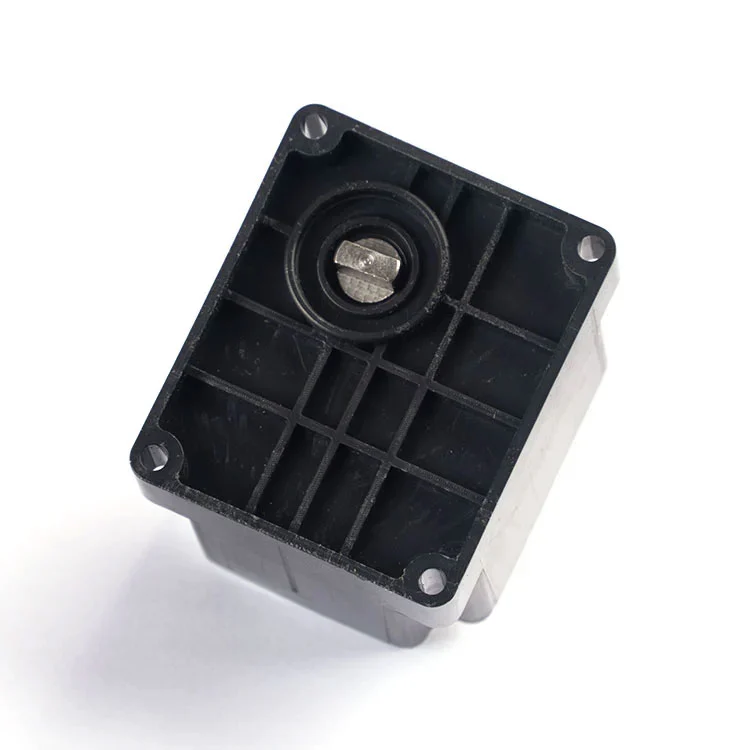

Rikta in den 2,0 mm 5-poliga kontakten med mätarkortets uttag och sätt ställdonet på ventilskaftet.
Kontrollera att kontakten sitter ordentligt och att stiftkontakten är stabil. Ingen kabelsvetsning krävs.
Slå på och verifiera öppet/stängt svar, strömdrag och ventilrörelse innan batch släpps.
Tabellen nedan återspeglar standardkonfigurationen för no-wire ställdon. Där din mätarplattform arbetar på en annan spänning, vridmomentkurva eller stiftdefinition, kan dessa parametrar anpassas under OEM-granskningen.
| Parameter | Standardvärde | Upphandlingsanmärkning |
|---|---|---|
| Märkspänning | 3,6 V DC | Bekräfta kompatibilitet med mätarens batteripaket |
| Driftbart spänningsområde | 2,5–5 V DC | Högre spänning inom området ger högre vridmoment men förkortar livslängden |
| Driftström | ≤25 mA | Budget för toppström under ventilrörelse, inte bara standby |
| Låst rotorström | Ca. 450 mA (motor i 300-serien) | Användbar för dimensionering av drivrutiner och skyddskretsar |
| Reduktionsförhållande | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Matcha reduktionsförhållandet till ventilstorleken; använd inte 2400:1 på DN25 |
| Utgångsmoment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Kontrollera mot ventilsätesvridmoment och rörstorlek |
| Öppet/stängningstid | ≤10 s (2400:1) ≤16 s (3700:1) |
Öppna för att stänga eller nära att öppna vid märkspänning |
| Vattentät betyg | IP67 | Dammtät och skyddad mot tillfällig nedsänkning |
| Förbindelse | 2,0 mm 5-stift plug-and-play, ingen kabelsvetsning | Pin-funktioner och sekvens kan anpassas |
Om ditt mätarkort använder en annan stiftdefinition eller förväntar sig en annan kontakt, kan Kaiyes ingenjörsteam granska gränssnittet och föreslå en matchad konfiguration istället för att tvinga in en standardkontakt i ett inkompatibelt kort.
Ställdonet använder ett standard 2,0 mm 5-stifts gränssnitt. Pin-funktioner och sekvens kan anpassas efter dina projektkrav.
| Stiftnummer (2,0 mm) | Pin Funktion Definition |
|---|---|
| I | Ventil öppen styrsignal |
| II | Common Terminal (COM) |
| III | Styrsignal för stängning av ventil |
| IV | Likström positiv (+) |
| V | Likström negativ (-) |
Kraftstift.Stift IV och V matar motordrivningen. Drivkretsen bör dimensioneras för den låsta rotorströmmen på 450 mA, även om normal driftström är ≤25 mA, eftersom ventilsätena kortvarigt kan kräva högre ström. Omvänd polaritetsskydd på mätarkortet rekommenderas om ställdonet är fältutbytbart.
Styrstift.Pin I, II och III har öppen/stäng-kontroll och COM. Denna krets bör behandlas som en styringång, inte en kraftledning, och bör förbli oberoende av kommunikationsmodulen så att ett kommunikationsfel inte inaktiverar ventilstyrningen.

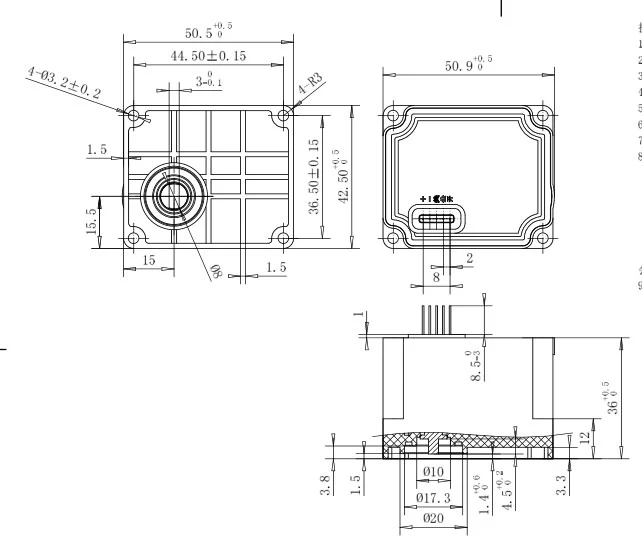

Innan volymen släpps bör köpare bekräfta stiftsekvensen, kontaktens orientering och ställdonets position inuti mätarhuset. Kaiye kan leverera ett prov för mekanisk och elektrisk passningskontroll innan produktionsordern görs.
Ställdonet är placerat för smarta mätarplattformar där plug-and-play-montering, lågt strömdrag och en stabil stiftanslutning betyder mer än höghastighetsaktivering. Typiska volymapplikationer inkluderar:
Eftersom ställdonet är en del av Kaiyes bredare plattform för vattenmätarekomponenter, kan köpare som köper flera komponenter konsolidera kvalifikationer och logistik. Om ditt projekt också kräver trådlös kommunikation på mätarnivå, är ställdonet utformat för att fungera tillsammans med Kaiyestrådlös vattenmätareplattform. Du kan också granska helavattenmätarens ställdonsområdeför relaterade modeller.
För B2B-köpare bör "tillverkare" betyda processkontroll, inte bara ett handelsföretag med en katalog. Kaiye driver ett ISO 9001-kvalitetssystem, driver automatiserad produktion för manöverdon och har tillverkat manöverdon för vattenmätare i mer än två decennier. Detta no-wire ställdon drar nytta av den produktionsbasen på tre konkreta sätt:
Batchkonsistens.Pin-anslutningen utan tråd tar bort manuell kabelsvetsning, som är en av de största källorna till enhet-till-enhet-variation i ställdonets montering. Automatiserad montering och kontrollerade stiftdimensioner minskar variationen i kontaktmotstånd och svarstid.
Inkommande besiktning och slutprov.Standardproduktionen inkluderar funktionskontroller för strömdrag, svarstid och ventilrörelse. Köpare kan begära inspektionsprotokollet och provtagningsplanen innan de gör en volymbeställning.
Spårbarhet.Modellkod, produktionsbatch och testposter bevaras så att om ett fältproblem uppstår kan den drabbade populationen isoleras istället för att behandla varje ställdon i projektet som misstänkt. För mer om Kaiyes produktionsbas och kvalitetssystem, seföretagsprofil och tillverkningsöversikt.
Trådlöst ställdon finns som standardenhet, men standard betyder inte fast. För OEM- och projektköpare anpassas vanligtvis följande artiklar efter teknisk granskning:
Pin definition och sekvens.Pin-funktioner och pin-ordning kan anpassas till ditt mätarkort.
Kontaktdon och hölje.Pluggtyp, orientering och ställdonshölje kan specificeras för att matcha din mätarkapsling och monteringsfixtur.
Reduktionsförhållande.Om din ventilstorlek faller utanför DN15–DN25, eller sätesvridmomentet är ovanligt, kan ett alternativt utväxlingsförhållande eller motorskikt vara lämpligare än standardkonfigurationen 2400:1 eller 3700:1.
Varumärke och förpackning.Privat märkning, neutral förpackning och projektspecifik märkning är tillgängliga för volymbeställningar.
Typisk MOQ och ledtid bekräftas vid offert. Standardleverans är i allmänhet 15–30 dagar efter bekräftelse av beställning och prov, beroende på orderkvantitet och komponenttillgänglighet.
Vad betyder "ingen tråd" på detta ställdon?
Det hänvisar till en anslutning utan tråd: ställdonet ansluts direkt till mätarens bas och elektronisk modul via ett 2,0 mm 5-stifts gränssnitt, utan att svetsa kabel. Detta förenklar monteringen och stödjer automatiserade produktionslinjer.
Vilka vattenmätarekalibrar är ställdonet utan tråd lämplig för?
Den är designad för DN15–DN25 smarta vattenmätare. Använd 2400:1-reduktion för DN15- och DN20-mätare och 3700:1-reduktion för DN25-mätare.
Vad är stiftdefinitionen?
Standarddefinitionen på 2,0 mm 5-stift är: I ventil öppen styrsignal, II gemensam terminal (COM), III ventil stäng styrsignal, IV DC effekt positiv (+), V DC effekt negativ (-). Pin-funktioner och sekvens kan anpassas.
Kan stiftdefinitionen, kabeln eller varumärket anpassas?
Ja. Stiftfunktioner, stiftsekvens, kontakttyp och märkning med privat etikett kan specificeras för volymbeställningar efter teknisk granskning.
Vad är leveranstiden för vanliga beställningar?
Leveranstiden är i allmänhet 15–30 dagar och kan vara kortare eller längre baserat på modellperiod och orderkvantitet.
