Vattenmätare modulärt ställdon

3,6V vattenmätare modulärt ställdon för DN15–DN25 smarta vattenmätare.

3,6V DC · 2,5–5V funktionsduglig · dubbel reduktion: 2400:1 för DN15–DN20, 3700:1 för DN25 · ≥1,8–2,7 N·m vridmoment · ≤25 mA driftsström · 450 mA låst rotor öppen ström · ≤ 6 s 0–16 s 1 ström · 16 s

PH-typ 4P-kontakt med 6 trådar (4 signaler + 2 ström). Designad för batteridrivna modulära smarta mätarplattformar.

OEM-kabel, kontakt och anpassning av varumärke. MOQ och ledtid bekräftas vid offert.Skicka dina mätarplattformsspecifikationer för en matchad offert.

OEM / ODM-försörjning · Dual-Ratio modulärt ställdon

Vattenmätare i grossistledet modulärt ställdon för DN15–DN25 Smart Meter-plattformar

Om du köper modulära ställdon för en smart vattenmätareplattform är godkännandefrågorna förutsägbara: matchar reduktionsförhållandet ventilstorleken, kommer vridmomentet att hålla på en åldrad ventil och kommer anslutningen och tråddefinitionen att matcha ditt mätarkort utan omarbetning? Detta 3,6V modulära ställdon är byggt kring dessa tre begränsningar.

Kaiye har tillverkat ställdon för vattenmätare sedan det tidiga införandet av smart mätning, med en årlig ställdonkapacitet på10 miljoner setoch mer än 30 års erfarenhet av tillverkning av hårdvara och styrventiler. Detta modulära ställdon är en del av den volymbeprövade plattformen – konstruerad för OEM-integration, batchkonsistens och förutsägbara ledtider.

Nedan hittar du urvalet med dubbla förhållanden, arbetsparametrar, ledningar och anslutningslogik, upphandlingsgränser och de tekniska frågor som ditt ingenjörsteam kommer att ställa innan de godkänner ett prov.

2400:1 · DN15–DN20

Standard bostadsplattform
Reduktionsförhållande
2400:1
Utgående vridmoment
≥1,8 N·m
Öppet/stängningstid
≤10 s
Märkspänning
3,6 V DC
Driftström
≤25 mA

3700:1 · DN25

Större borrning / högre sitsmoment
Reduktionsförhållande
3700:1
Utgående vridmoment
≥2,7 N·m
Öppet/stängningstid
≤16 s
Märkspänning
3,6 V DC
Driftström
≤25 mA

Vad det modulära ställdonet faktiskt löser för köpare

De flesta problem med integration av modulära ställdon kommer inte från motorn. De kommer från att välja fel reduktionsförhållande för ventilstorleken, strömdrag som dränerar batteripaketet snabbare än förväntat, eller kontakt- och ledningsdefinitioner som inte matchar mätarkortet. Detta ställdon adresserar dessa tre felpunkter direkt.

  • Dubbelt förhållande anpassat till ventilstorlek.2400:1 för DN15–DN20 och 3700:1 för DN25. 3700:1-versionen levererar ≥2,7 N·m för att hantera det högre vridmomentet för DN25-ventiler, medan 2400:1-versionen håller svarstiden på ≤10 s för mindre hål.
  • Lågt strömförbrukning för batteridrivna mätare.Driftströmmen är ≤25 mA vid 3,6V nominell, med en låst rotorström på 450 mA. Den låga driftströmmen gör att ställdonet kan köras från ett batteripaket utan överdriven tömning, medan siffran med låst rotor talar om för din förarkrets vad du kan förvänta dig när ventilen sitter.
  • PH-typ 4P-kontakt, 6 ledare.4 signallinjer plus 2 strömledningar. Kontakten är avsedd för modulära mätarplattformar där ställdonet ansluts till kortet istället för att vara fast.
  • IP67 för fukt- och utomhusmätgropar.Huset är klassat IP67 för tillfällig nedsänkning och inträngning av damm, lämplig för utomhusmätarlådor, underjordiska gropar och fuktiga verktygsskåp.

Tekniska specifikationer Köpare bör verifiera innan de beställer

Tabellen nedan återspeglar den modulära ställdonets standardkonfiguration. Där din mätarplattform arbetar på en annan spänning, vridmomentkurva eller kontaktkonvention, kan dessa parametrar anpassas under OEM-granskningen.

Parameter Standardvärde Upphandlingsanmärkning
Märkspänning 3,6 V DC Bekräfta kompatibilitet med mätarens batteripaket
Driftbart spänningsområde 2,5–5 V DC Högre spänning inom området ger högre vridmoment men förkortar livslängden
Driftström ≤25 mA Budget för toppström under ventilrörelse, inte bara standby
Låst rotorström 450 mA Användbar för dimensionering av drivrutiner och skyddskretsar
Reduktionsförhållande 2400:1 (DN15–DN20)
3700:1 (DN25)
Matcha reduktionsförhållandet till ventilstorleken; använd inte 2400:1 på DN25
Utgångsmoment ≥1,8 N·m (2400:1)
≥2,7 N·m (3700:1)
Kontrollera mot ventilsätesvridmoment och rörstorlek
Öppet/stängningstid ≤10 s (2400:1)
≤16 s (3700:1)
Öppna för att stänga eller nära att öppna vid märkspänning
Vattentät betyg IP67 Lämplig för fuktiga, stänkbenägna och utomhusmätare
Anslutning PH-typ, 4P med 6 ledare 4 signalledningar + 2 strömledningar; bekräfta tråddefinitionen mot databladet

Om ditt mätarkort använder en annan kontakt eller förväntar sig en annan tråddefinition, kan Kaiyes ingenjörsteam granska kabelnätet och föreslå en matchad konfiguration istället för att tvinga in en standardkontakt i ett inkompatibelt kort.

Kabeldragning och kontakt: Vad ingenjörer frågar först

För modulära mätarplattformar är ställdonet bara så bra som det passar med mätarkortet, ventilskaftet och kapslingen. Detta ställdon använder en PH-typ 4P-kontakt med 6 ledningar: 4 signallinjer plus 2 strömledningar. Kontakten är avsedd att sitta direkt i mätarkortet istället för att vara fast ansluten.

Strömledningar.Kraftparet matar motordrivningen. Drivkretsen bör dimensioneras för den låsta rotorströmmen på 450 mA, även om normal driftström är ≤25 mA, eftersom ventilsätena kortvarigt kan kräva högre ström. Omvänd polaritetsskydd på mätarkortet rekommenderas om ställdonet är fältutbytbart.

Signalledning.De 4 signallinjerna har öppen/stäng-kontroll och positionsåterkoppling. Denna krets bör behandlas som en styringång, inte en kraftledning, och bör förbli oberoende av kommunikationsmodulen så att ett kommunikationsfel inte inaktiverar ventilstyrningen.

Tråddefinition.Den aktuella produktdokumentationen visar 6 trådar men färgdefinitionerna måste bekräftas mot det faktiska databladet innan produktion. Köpare bör begära det slutliga kopplingsschemat och pinout innan provet godkänns.

Monteringsgränssnitt.Ställdonet är utformat runt ventilskaftet och monteringsmönster som används på DN15–DN25 modulära smart-meter ventilhus. Innan volymen släpps bör köpare bekräfta spindelns fyrkant, monteringshålsavstånd och ställdonets orientering inuti mätarhuset. Kaiye kan leverera ett prov för mekanisk passningskontroll innan produktionsordern görs.

Om du också köper mätarhuset eller hela ventilenheten, kan ställdonet granskas tillsammans medvattenmätarskaloch ventilkropp för att minska gränssnittsfel vid montering.

Där det modulära ställdonet används: Applikationspassning för volymprojekt

Ställdonet är placerat för modulära plattformar för smarta mätare där batteridriven drift, låg strömförbrukning och en plug-in-kontakt betyder mer än höghastighetsaktivering. Typiska volymapplikationer inkluderar:

  • Smarta bostadsvattenmätare (DN15–DN20).Fjärröppning/stängning för faktureringskontroll, hantering av efterskott och läckagesvar i flerbostadshus och hushållskonton. Använd versionen 2400:1.
  • Större borrade bostads- och lätta kommersiella mätare (DN25).Där ventilsätesvridmomentet är högre och versionen 3700:1 krävs för att bibehålla tillförlitlig stängning.
  • Icke-elektrifierade mätargropar.Underjordiska och utomhusmätarinstallationer där 220V nät eller dedikerade strömkablar är opraktiska, och ställdonet går från mätarens batteripaket.
  • OEM mätarplattformar.Ställdonsförsörjning till tillverkare av vattenmätare som integrerar det modulära ställdonet i sin egen mätarprodukt innan leverans till verket.

Eftersom ställdonet är en del av Kaiyes bredare plattform för vattenmätarekomponenter, kan köpare som köper flera komponenter konsolidera kvalifikationer och logistik. Om ditt projekt också kräver trådlös kommunikation på mätarnivå, är ställdonet utformat för att fungera tillsammans med Kaiyestrådlös vattenmätareplattform. Du kan också granska helavattenmätarens ställdonsområdeför relaterade modeller.

Kvalitet, konsekvens och vad "tillverkare" faktiskt betyder här

För B2B-köpare bör "tillverkare" betyda processkontroll, inte bara ett handelsföretag med en katalog. Kaiye driver ett ISO 9001-kvalitetssystem, driver automatiserad produktion för manöverdon och har tillverkat manöverdon för vattenmätare i mer än två decennier. Detta modulära ställdon drar nytta av den produktionsbasen på tre konkreta sätt:

Batchkonsistens.Kugghjul är bearbetade till kontrollerade dimensioner. Automatiserad montering minskar enhet-till-enhet-variation i växelingrepp, vridmoment och svarstid – avgörande när du installerar tusentals ställdon i ett verktygsprojekt.

Inkommande besiktning och slutprov.Standardproduktionen inkluderar funktionskontroller för strömdrag, svarstid och ventilrörelse. Köpare kan begära inspektionsprotokollet och provtagningsplanen innan de gör en volymbeställning.

Spårbarhet.Modellkod, produktionsbatch och testposter bevaras så att om ett fältproblem uppstår kan den drabbade populationen isoleras istället för att behandla varje ställdon i projektet som misstänkt. För mer om Kaiyes produktionsbas och kvalitetssystem, seföretagsprofil och tillverkningsöversikt.

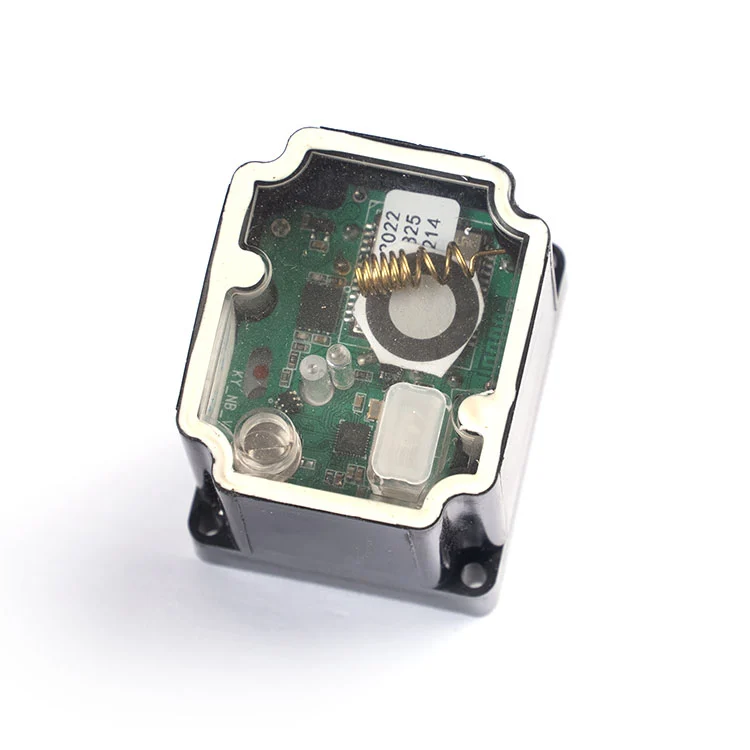

Water Meter Modular Actuator

OEM-anpassning och upphandlingsvillkor

Det modulära ställdonet finns som standardenhet, men standard betyder inte fast. För OEM- och projektköpare anpassas vanligtvis följande artiklar efter teknisk granskning:

Kabel och kontakt.Kabellängd, trådmått, färgkod och kontakttyp kan specificeras för att matcha ditt mätarhus och monteringsfixtur.

Tråddefinition och styrlogik.Öppna/stäng signalmappning och strömpolaritet kan anpassas till ditt mätarkort.

Reduktionsförhållande.Om din ventilstorlek faller utanför DN15–DN25, eller sätesvridmomentet är ovanligt, kan ett alternativt utväxlingsförhållande eller motorskikt vara lämpligare än standardkonfigurationen 2400:1 eller 3700:1.

Varumärke och förpackning.Privat märkning, neutral förpackning och projektspecifik märkning är tillgängliga för volymbeställningar.

Typisk MOQ och ledtid bekräftas vid offert. Standardleverans är i allmänhet 15–30 dagar efter bekräftelse av beställning och prov, beroende på orderkvantitet och komponenttillgänglighet.

Vanliga frågor om upphandling

Vilka intelligenta vattenmätarespecifikationer är det modulära ställdonet lämpligt för?
Ställdonet är designat för DN15–DN25 intelligenta vattenmätare. Använd 2400:1-reduktion för DN15- och DN20-mätare och 3700:1-reduktion för DN25-mätare, som matchar ventilkontrollkraven för varje kaliber.

Vad är fördelen med den låga driftströmmen (≤25 mA)?
Den låga driftsströmmen minskar strömförbrukningen för batteridrivna mätare, förlänger batteribytescyklerna och minskar värme och buller under drift.

Vad är kontakten och ledningskonfigurationen?
Ställdonet använder en PH-typ 4P-kontakt med 6 ledare: 4 signalledningar plus 2 strömledningar. Bekräfta den exakta trådfärgsdefinitionen mot det faktiska produktdatabladet innan du beställer.

Kan kabeln, kontakten eller varumärket anpassas?
Ja. Kabellängd, trådmått, färgkod, kontakttyp och märkning med privat etikett kan anges för volymbeställningar.

Vad är leveranstiden för vanliga beställningar?
Leveranstiden är i allmänhet 15–30 dagar och kan vara kortare eller längre baserat på modellperiod och orderkvantitet.
