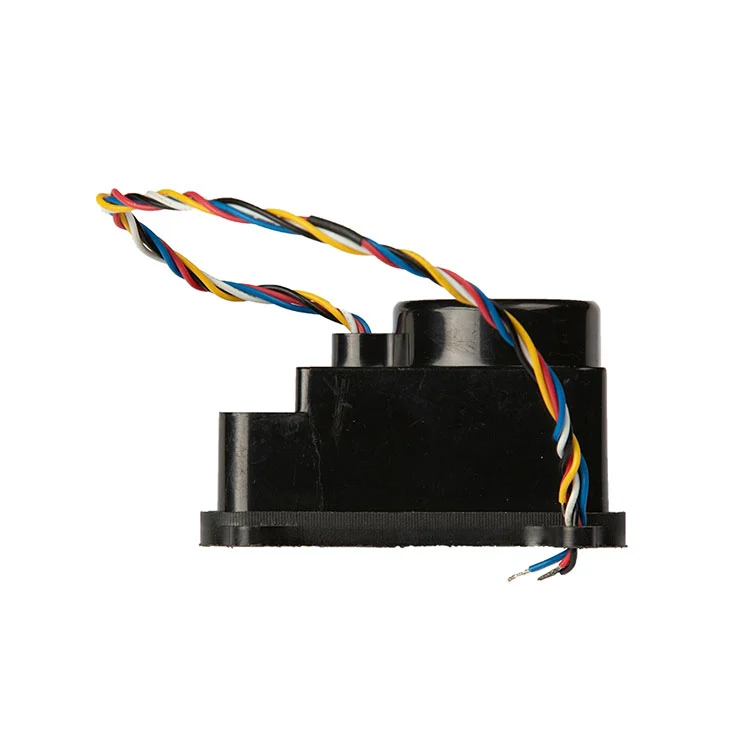

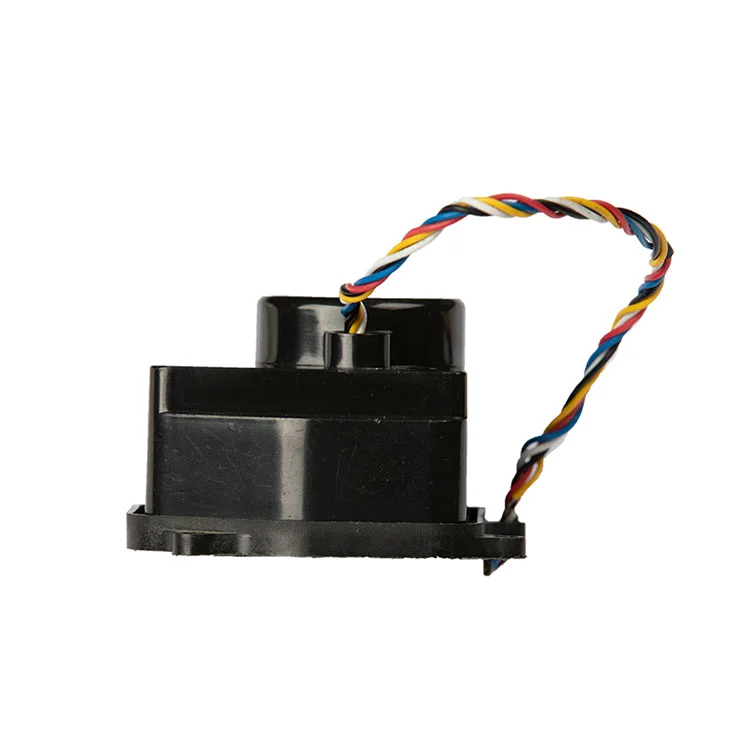

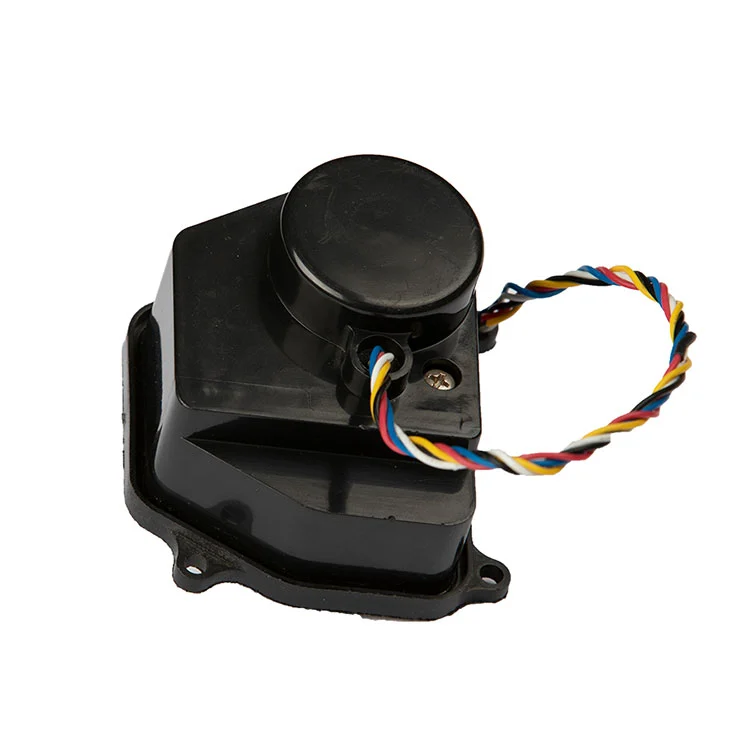

Om du köper batteridrivna ventilställdon för smarta vattenmätare är nyckelfrågorna alltid desamma: kommer det att hålla vridmoment på åldrade ventiler, hur länge kommer det att köras på mätarens torrcellspaket och kommer kablarna att matcha ditt mätarkort utan omarbetning? Detta 3,6V ställdon är byggt kring dessa tre begränsningar.
Kaiye har tillverkat ställdon för vattenmätare sedan det tidiga införandet av smart mätning, med en årlig ställdonkapacitet på10 miljoner setoch över 30 års erfarenhet av tillverkning av hårdvara och styrventiler. Detta torrcellsställdon är en del av den volymbeprövade plattformen – konstruerad för OEM-integration, batchkonsistens och förutsägbara ledtider.
Nedan hittar du de faktiska arbetsparametrarna, ledningslogik, upphandlingsgränser och de tekniska frågor som ditt ingenjörsteam kommer att ställa innan de godkänner ett prov.
De flesta batteridrivna mätarventilfel kommer inte från motorn. De kommer av att vridmomentet är kort på åldrade ventiler, strömdrag som dränerar batteripaketet snabbare än förväntat eller ledningar som inte matchar mätarkortet. Detta ställdon adresserar dessa tre felpunkter direkt.
Bedömd till ≥1,8 N·m genom en 1500:1 metallväxelreduktion, är ställdonet dimensionerat för vattenmätarventiler med liten hål. Metallkugghjul är bearbetade, inte sintrade, vilket bevarar vridmoment under långa cykler och minskar risken för avskalade tänder under stallförhållanden.
Driftströmmen är ≤25 mA vid 3,6V nominell, med en låst rotorström på 550 mA. Den låga driftsströmmen är det som gör att ställdonet kan köras från ett standardtorrcellspaket utan överdriven batteriladdning, medan den låsta rotorn talar om för din förarkrets vad du kan förvänta dig under ventilsätet.
Röd negativ, svart positiv, blå öppen, vit COM, gul stäng. Ledningsschemat separerar ström från öppna/stäng-styrsignalerna, så ställdonet kan drivas av mätarkortets befintliga styrlogik utan att lägga till ett separat reläkort.
Ställdonet är avsett för installationer i bostäder, underjordiska och icke-elektrifierade installationsscenarier där det är opraktiskt att köra 220V nät eller dedikerade strömkablar. Den stöder stabil ventilstyrning och signalåterkoppling utan kraftinfrastruktur.
Tabellen nedan återspeglar standardkonfigurationen för torrcellsställdon. Om din mätarplattform arbetar på en annan spänning, vridmomentkurva eller kabelkonvention, kan dessa parametrar anpassas under OEM-granskningen.
| Parameter | Standardvärde | Upphandlingsanmärkning |
|---|---|---|
| Märkspänning | 3,6 V DC | Bekräfta kompatibilitet med mätarens torrcellspaket |
| Driftbart spänningsområde | 2,5–5 V DC | Högre spänning inom området ger högre vridmoment men förkortar livslängden |
| Driftström | ≤25 mA | Budget för toppström under ventilrörelse, inte bara standby |
| Låst rotorström | 550 mA | Användbar för dimensionering av drivrutiner och skyddskretsar |
| Utgångsmoment | ≥1,8 N·m | Uppmätt vid märkspänning; bekräfta mot ventilsätes vridmoment |
| Reduktionsförhållande | 1500:1 | Matchad till vattenmätarventilplattform med liten borrning |
| Ventilens svarstid | ≤8 s | Öppna för att stänga eller nära att öppna vid märkspänning |
| Kabeldragning | Röd negativ, svart positiv, blå öppen, vit COM, gul stäng | Kabellängd, kontakt och trådfärg kan anpassas |
Om ditt mätarkort levererar en annan styrsignalpolaritet eller använder en annan kontakt, kan Kaiyes ingenjörsteam se över ledningarna och föreslå en matchad konfiguration istället för att tvinga in en standardkabelkabel till en inkompatibel mätarplattform.
För OEM-köpare är ställdonet bara så bra som det passar med mätarhuset, ventilspindeln och styrkortet. Detta torrcellsställdon använder en kompakt kontur avsedd för utrymmesbegränsade smart-meter-kapslingar, med ett ledningsschema som separerar ström från öppna/stäng-styrsignalerna.
Strömledningar.Rött är negativt, svart är positivt. Drivkretsen bör dimensioneras för den låsta rotorströmmen på 550 mA, även om normal driftström är ≤25 mA, eftersom ventilsätena kortvarigt kan kräva högre ström. Omvänd polaritetsskydd på mätarkortet rekommenderas om ställdonet är fältutbytbart.
Styrkablar.Blått är öppet, vitt är COM, gult är nära. Denna krets bör behandlas som en styringång, inte en kraftledning, och bör förbli oberoende av kommunikationsmodulen så att ett kommunikationsfel inte inaktiverar ventilstyrningen.

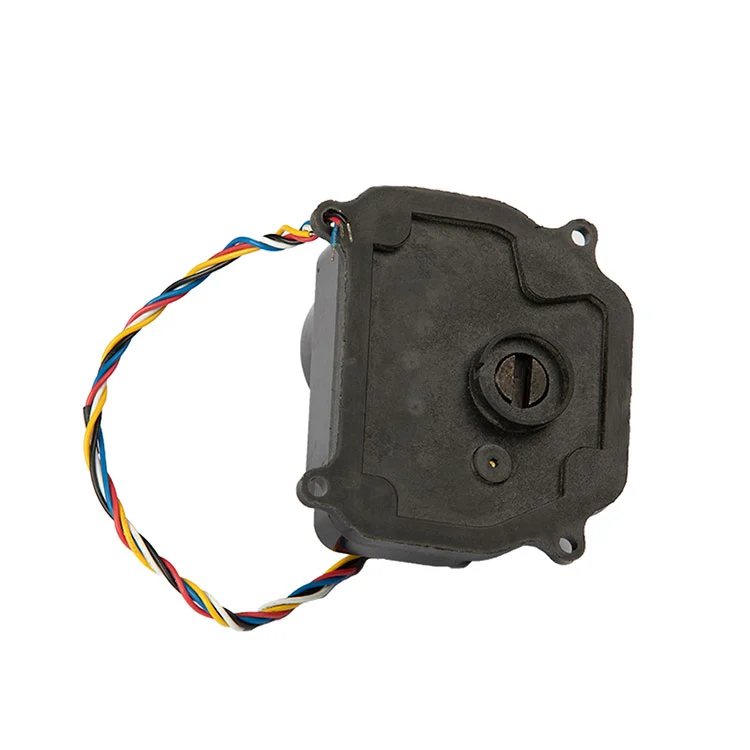

Monteringsgränssnitt.Ställdonet är utformat runt ventilskaftet och monteringsmönster som används på smart-meter-ventilkroppar med liten borrning. Innan volymen släpps bör köpare bekräfta spindelns fyrkant, monteringshålsavstånd och ställdonets orientering inuti mätarhuset. Kaiye kan leverera ett prov för mekanisk passningskontroll innan produktionsordern görs.
Om du också köper mätarhuset eller hela ventilenheten, kan ställdonet granskas tillsammans medvattenmätarskaloch ventilkropp för att minska gränssnittsfel vid montering.
Ställdonet är placerat för styrning av små ventiler där batteridriven drift och låg ström drar större betydelse än höghastighetsaktivering. Typiska volymapplikationer inkluderar:
Fjärröppning/stängning för faktureringskontroll, hantering av efterskott och läckagesvar i flerbostadshus och hushållskonton.
Underjordiska och utomhusmätarinstallationer där 220V nät eller dedikerade strömkablar är opraktiska och ställdonet går från mätarens torrcellspaket.
Batchinstallation vid renovering av gamla kommuner, vattenhantering på campus och undermätning av industriparker där manöverdon anskaffas i fyr- eller femsiffriga kvantiteter.
Ställdonsförsörjning till tillverkare av vattenmätare och ventilautomationsbutiker som integrerar ställdonet i sin egen mätare eller ventilprodukt innan de skickas till verket.
Eftersom ställdonet är en del av Kaiyes bredare plattform för vattenmätarekomponenter, kan köpare som köper flera komponenter konsolidera kvalifikationer och logistik. Om ditt projekt också kräver trådlös kommunikation på mätarnivå, är ställdonet utformat för att fungera tillsammans med Kaiyestrådlös vattenmätareplattform.
För B2B-köpare bör "tillverkare" betyda processkontroll, inte bara ett handelsföretag med en katalog. Kaiye driver ett ISO 9001-kvalitetssystem, driver automatiserad produktion för manöverdon och har tillverkat manöverdon för vattenmätare i mer än två decennier. Detta torrcellsställdon drar nytta av den produktionsbasen på tre konkreta sätt:
Batchkonsistens.Metallkugghjul bearbetas till kontrollerade dimensioner. Automatiserad montering minskar enhet-till-enhet-variation i växelingrepp, vridmoment och svarstid – avgörande när du installerar tusentals ställdon i ett verktygsprojekt.
Inkommande besiktning och slutprov.Standardproduktionen inkluderar funktionskontroller för strömdrag, svarstid och ventilrörelse. Köpare kan begära inspektionsprotokollet och provtagningsplanen innan de gör en volymbeställning.
Spårbarhet.Modellkod, produktionsbatch och testposter bevaras så att om ett fältproblem uppstår kan den drabbade populationen isoleras istället för att behandla varje ställdon i projektet som misstänkt. För mer om Kaiyes produktionsbas och kvalitetssystem, seföretagsprofil och tillverkningsöversikt.
Torrcellsställdonet finns som standardenhet, men standard betyder inte fast. För OEM- och projektköpare anpassas vanligtvis följande artiklar efter teknisk granskning:
Kabel och kontakt.Kabellängd, trådmått, färgkod och kontakttyp kan specificeras för att matcha ditt mätarhus och monteringsfixtur.
Styrlogik.Öppna/stäng signalpolaritet och COM-konfiguration kan anpassas till ditt mätarkort.
Vridmoment och utväxling.För ventiler med högre sätesmoment eller annan spindelgeometri kan ett alternativt utväxlingsförhållande eller motorskikt vara lämpligare än standardkonfigurationen 1500:1.

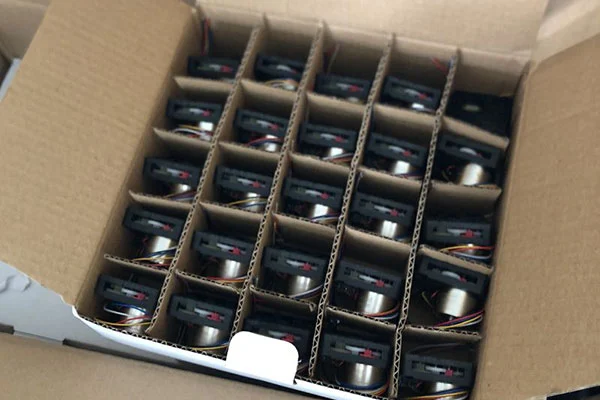

Varumärke och förpackning.Privat märkning, neutral förpackning och projektspecifik märkning är tillgängliga för volymbeställningar.
Typisk MOQ för standardkonfiguration börjar vid 500 stycken; anpassad kabel, kontakt eller varumärke kan kräva en högre MOQ och ett provgodkännandesteg. Ledtiden för standardenheter är i allmänhet 15–25 arbetsdagar efter bekräftelse av beställning och prov. Slutlig MOQ och ledtid bekräftas vid offert.
Vad är den minsta beställningskvantiteten?
Standardkonfigurationen börjar vid 500 stycken. Anpassad kabel, kontakt eller varumärke kan kräva en högre MOQ och ett provgodkännandesteg.
Kan ställdonet anpassas för olika ledningslängder eller kontakter?
Ja. Kabellängd, trådmått, färgkod och kontakttyp kan specificeras för att matcha ditt mätarhus och monteringsfixtur.
Vad är ledtiden?
Standardenheter är i allmänhet 15–25 arbetsdagar efter orderbekräftelse och provbekräftelse, beroende på orderkvantitet och komponenttillgänglighet.
Är ställdonet kompatibelt med 3,6V torrcellsbatteridrivna smarta mätare?
Ja. Ställdonet är utformat för 3,6V DC torrcellsbatterisystem, med ett driftspänningsområde på 2,5–5V. Bekräfta mätarkortets styrlogik och ventilbelastning under teknisk granskning.
