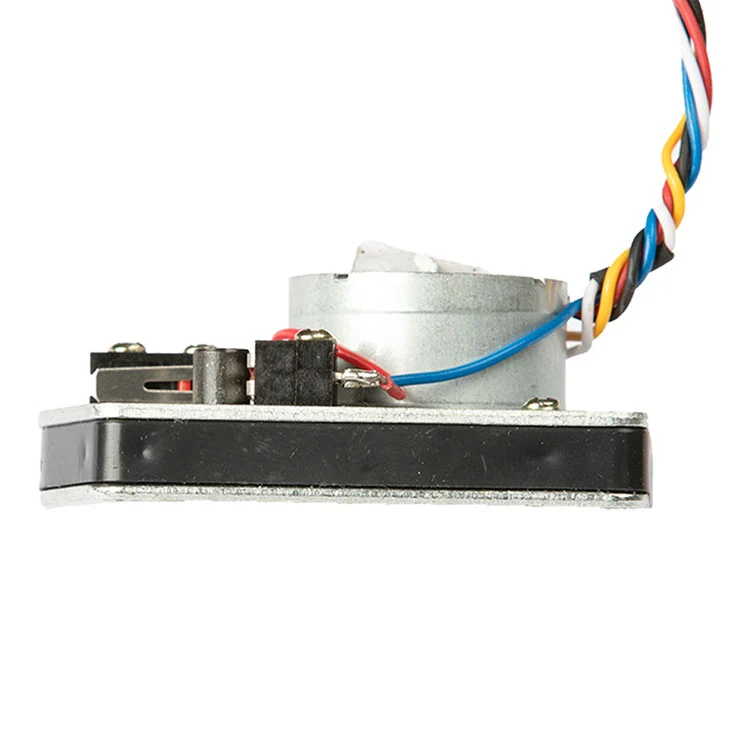

3,6V vattenmätare kulventilstyrdon för smarta vattenmätare.
3,6V DC · 2,5–5V driftbar · 1000:1 reduktion · >15 kg märkkraft · ≤25 mA driftström · 450 mA låst rotorström · ≤13 s öppna/stäng.
5-trådskontroll: röd positiv, svart negativ, blå öppen, vit COM, gul stängning. Designad för kulventilstyrning i smarta vattenmätare för bostäder och allmännyttiga ändamål.
OEM-kabel, kontakt och anpassning av varumärke. MOQ och ledtid bekräftas vid offert.Skicka dina ventilspecifikationer för en matchad offert.
Om du köper kulventilställdon för smarta vattenmätare är godkännandefrågorna förutsägbara: kommer den att ge tillräckligt med dragkraft på en åldrad kulventil, kommer strömdraget att passa mätarens effektbudget och kommer ledningarna att matcha ditt mätarkort utan omarbetning? Detta 3,6V ställdon är byggt kring dessa tre begränsningar.
Kaiye har tillverkat ställdon för vattenmätare sedan det tidiga införandet av smart mätning, med en årlig ställdonkapacitet på10 miljoner setoch mer än 30 års erfarenhet av tillverkning av hårdvara och styrventiler. Detta kulventilställdon är en del av den volymbeprövade plattformen – konstruerad för OEM-integration, batchkonsistens och förutsägbara ledtider.
Nedan hittar du de faktiska arbetsparametrarna, ledningslogik, upphandlingsgränser och de tekniska frågor som ditt ingenjörsteam kommer att ställa innan de godkänner ett prov.
De flesta fel på smart-meter kulventiler kommer inte från motorn. De kommer från att dragkraften blir kort på åldrade ventiler, strömdrag som dränerar batteripaketet snabbare än förväntat eller ledningar som inte matchar mätarkortet. Detta ställdon adresserar dessa tre felpunkter direkt.
Tabellen nedan återspeglar standardkonfigurationen för kulventilens manöverdon. Om din mätarplattform arbetar på en annan spänning, dragkraftskurva eller ledningskonvention, kan dessa parametrar anpassas under OEM-granskningen.
| Parameter | Standardvärde | Upphandlingsanmärkning |
|---|---|---|
| Märkspänning | 3,6 V DC | Bekräfta kompatibilitet med mätarens batteripaket |
| Driftbart spänningsområde | 2,5–5 V DC | Högre spänning inom räckvidden ger större dragkraft men förkortar livslängden |
| Driftström | ≤25 mA | Budget för toppström under ventilrörelse, inte bara standby |
| Låst rotorström | 450 mA | Användbar för dimensionering av drivrutiner och skyddskretsar |
| Bedömd Thrust | >15 kg | Bekräfta mot kulventilsätets vridmoment och rörstorlek |
| Reduktionsförhållande | 1000:1 | Matchad till kulventilplattform med liten borrning |
| Öppet/stängningstid | ≤13 s | Öppna för att stänga eller nära att öppna vid märkspänning |
| Obelastad 6 mm slagtid | Ungefär 60 s | Uppmätt under märkdriftsspänning |
| Kabeldragning | Röd positiv, svart negativ, blå öppen, vit COM, gul stäng | Kabellängd, kontakt och trådfärg kan anpassas |
| Vattentät betyg | Ej specificerad i standardkonfigurationen | Bekräfta erforderlig IP-nivå med teknik för utomhus- eller nedsänkta installationer |
Om ditt mätarkort levererar en annan styrsignalpolaritet eller använder en annan kontakt, kan Kaiyes ingenjörsteam se över ledningarna och föreslå en matchad konfiguration istället för att tvinga in en standardkabelkabel till en inkompatibel mätarplattform.
För OEM-köpare är ställdonet bara så bra som det passar med mätarhuset, kulventilspindeln och styrkortet. Detta ställdon använder en kompakt kontur avsedd för utrymmesbegränsade smart-meter-kapslingar, med ett ledningsschema som separerar ström från öppna/stäng-styrsignalerna.
Strömledningar.Rött är positivt, svart är negativt. Drivkretsen bör dimensioneras för den låsta rotorströmmen på 450 mA, även om normal driftström är ≤25 mA, eftersom ventilsätena kortvarigt kan kräva högre ström. Omvänd polaritetsskydd på mätarkortet rekommenderas om ställdonet är fältutbytbart.
Styrkablar.Blått är öppet, vitt är COM, gult är nära. Denna krets bör behandlas som en styringång, inte en kraftledning, och bör förbli oberoende av kommunikationsmodulen så att ett kommunikationsfel inte inaktiverar ventilstyrningen.

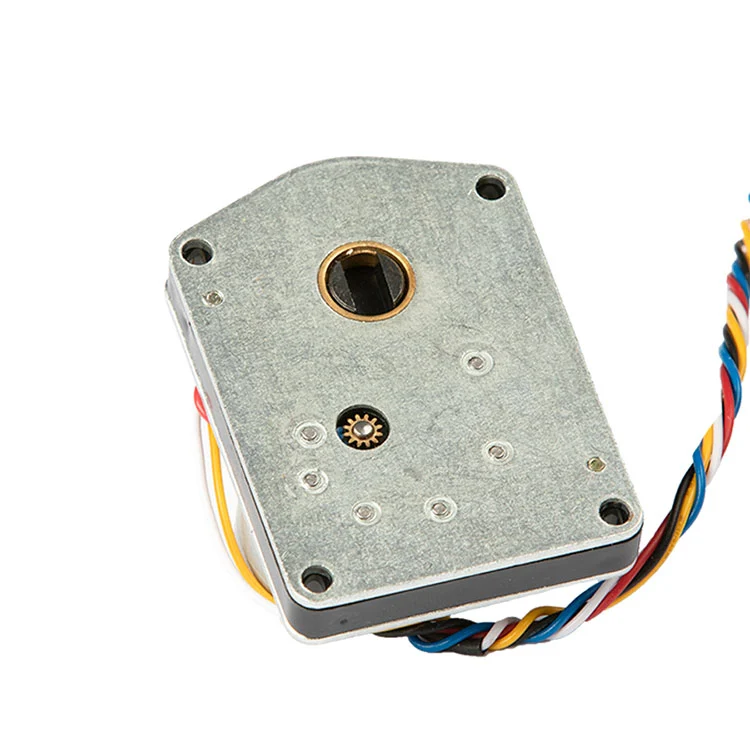

Monteringsgränssnitt.Ställdonet är utformat runt kulventilspindeln och monteringsmönster som används på smart-meter-ventilkroppar med liten borrning. Innan volymen släpps bör köpare bekräfta spindelns fyrkant, monteringshålsavstånd och ställdonets orientering inuti mätarhuset. Kaiye kan leverera ett prov för mekanisk passningskontroll innan produktionsordern görs.
Om du också köper mätarhuset eller hela ventilenheten, kan ställdonet granskas tillsammans medvattenmätarskaloch ventilkropp för att minska gränssnittsfel vid montering.
Ställdonet är placerat för styrning av kulventiler med små hål där batteridriven drift och låg ström drar större betydelse än höghastighetsaktivering. Typiska volymapplikationer inkluderar:
Eftersom ställdonet är en del av Kaiyes bredare plattform för vattenmätarekomponenter, kan köpare som köper flera komponenter konsolidera kvalifikationer och logistik. Om ditt projekt också kräver trådlös kommunikation på mätarnivå, är ställdonet utformat för att fungera tillsammans med Kaiyestrådlös vattenmätareplattform. Du kan också granska helavattenmätarens ställdonsområdeför relaterade modeller.
För B2B-köpare bör "tillverkare" betyda processkontroll, inte bara ett handelsföretag med en katalog. Kaiye driver ett ISO 9001-kvalitetssystem, driver automatiserad produktion för manöverdon och har tillverkat manöverdon för vattenmätare i mer än två decennier. Detta kulventilställdon drar nytta av den produktionsbasen på tre konkreta sätt:
Batchkonsistens.Kugghjul är bearbetade till kontrollerade dimensioner. Automatiserad montering minskar enhet-till-enhet-variation i växelingrepp, dragkraft och svarstid – avgörande när du installerar tusentals ställdon i ett verktygsprojekt.
Inkommande besiktning och slutprov.Standardproduktionen inkluderar funktionskontroller för strömdrag, svarstid och ventilrörelse. Köpare kan begära inspektionsprotokollet och provtagningsplanen innan de gör en volymbeställning.
Spårbarhet.Modellkod, produktionsbatch och testposter bevaras så att om ett fältproblem uppstår kan den drabbade populationen isoleras istället för att behandla varje ställdon i projektet som misstänkt. För mer om Kaiyes produktionsbas och kvalitetssystem, seföretagsprofil och tillverkningsöversikt.
Kulventilställdonet finns som standardenhet, men standard betyder inte fast. För OEM- och projektköpare anpassas vanligtvis följande artiklar efter teknisk granskning:
Kabel och kontakt.Kabellängd, trådmått, färgkod och kontakttyp kan specificeras för att matcha ditt mätarhus och monteringsfixtur.
Styrlogik.Öppna/stäng signalpolaritet och COM-konfiguration kan anpassas till ditt mätarkort.
Dragkraft och utväxling.För ventiler med högre sätestryck eller annan spindelgeometri kan ett alternativt utväxlingsförhållande eller motorskikt vara lämpligare än standardkonfigurationen 1000:1.
Varumärke och förpackning.Privat märkning, neutral förpackning och projektspecifik märkning är tillgängliga för volymbeställningar.
Typisk MOQ och ledtid bekräftas vid offert. Standardleverans är i allmänhet 15–30 dagar efter bekräftelse av beställning och prov, beroende på orderkvantitet och komponenttillgänglighet.
Är du en tillverkare?
Ja. Kaiye har en egen fabrik med mer än 30 års produktionserfarenhet.
Kan du packa denna produkt med våra krav?
Ja. Anpassad förpackning och märkning är välkomna för volymbeställningar.
Vad är leveranstiden för vanliga beställningar?
Leveranstiden är i allmänhet 15–30 dagar och kan vara kortare eller längre baserat på modellperiod och orderkvantitet.
Vad är ledningsdefinitionen?
Rött är positivt, svart är negativt, blått är öppet, vitt är COM och gult är nära.
Vad är betyget för vattentäthet?
Standardkonfigurationen anger ingen IP-klassificering. Bekräfta den erforderliga IP-nivån med teknik för utomhus- eller nedsänkta installationer.
Är den kompatibel med 3,6V torrcellsbatteris smarta vattenmätare?
Ja. Ställdonet är utformat för 3,6V DC-system med ett driftspänningsområde på 2,5–5V. Bekräfta mätarkortets styrlogik och ventilbelastning under teknisk granskning.
