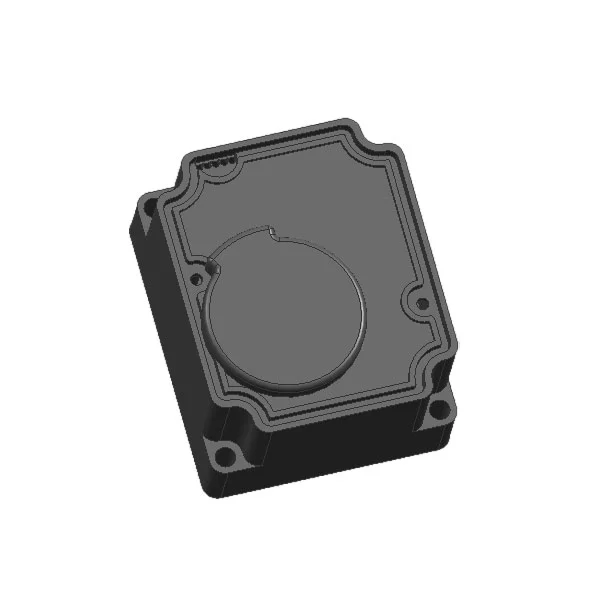

Vattenmätare med låg ljudnivå växelmotor

Huvudapplikationer

Denna växelmotor för lågbrusvattenmätare är specialbyggd för smarta vattenmätsystem, med centrala tillämpningsscenarier inklusive:

• Trådlösa smarta vattenmätare för bostäder

• Förbetalda ventilstyrda smarta vattenmätare

• Fjärrstyrda system för automatisk mätaravläsning (AMR).

• Motoriserade ventiler för DN15–DN50 vattenmätningsrörledningar

Tekniska specifikationer

Om inget annat anges testas alla parametrar för växelmotorn för lågbrusvattenmätaren som används i vattenmätare vid en standard omgivningstemperatur (23°C) och märkdriftsspänning.

1. Märkdriftspänning: 3,6 V DC

2. Tillåtet driftspänningsområde: 2,5 V – 5 V DCNotera: Inom det tillåtna området ger högre inspänning högre utgående vridmoment, men kommer att minska ställdonets livslängd.

3. Driftström utan belastning vid märkspänning: ≤ 25 mA

4. Ström för låst rotor (stopp) vid märkspänning: ≤ 450 mA (för motor i 300-serien)

5. Nominellt utgående vridmoment:

o ≥ 1,8 N·m (matchad med 2400:1 utväxlingsförhållande)

o ≥ 2,7 N·m (matchad med 3700:1 utväxlingsförhållande)

6. Ventil 90° (kvartsvarv) aktiveringstid:

o ≤ 10 s (matchad med 2400:1 utväxlingsförhållande)

o ≤ 16 s (matchad med 3700:1 utväxlingsförhållande)

7. Standardalternativ för utväxlingsförhållande: 2400:1, 3700:1

8. Wire Sequence Definition (WSD)

Inträngningsskydd (IP) klassificering: IP67Obs: IP67 dammtät och vattennedsänkningsskydd uppnås endast när ställdonet är korrekt monterat och ordentligt fastsatt med det matchande förseglade vattenmätarhuset.

Vanliga frågor (FAQ)

F: Vilka rörstorlekar är KY-59 ställdonet kompatibelt med?

S: Lågbrusvattenmätarens växelmotor är designad för DN15 till DN50 vattenmätarventiler, med två alternativ för utväxlingsförhållande för att matcha olika vridmomentkrav för olika rördiametrar och arbetsförhållanden.

F: Kan trådföljden och trådspecifikationerna anpassas?

A: Ja. Vi stöder fullständig anpassning av trådsekvens, färgkodning, trådlängd och trådmått för att passa dina specifika monterings-, installations- och kontrollsystemkrav.

F: Stöder IP67-klassificeringen långvarig undervattensdrift?

S: Standard IP67-klassificering säkerställer att enheten är dammtät och resistent mot tillfällig nedsänkning i upp till 1 m vatten i 30 minuter. För långvarig drift under vatten i arbetsscenarier för vattenmätare måste den monteras korrekt med det matchade förseglade vattenmätarhuset för att bibehålla stabil skyddsprestanda.

F: Vilken strömkälla rekommenderas för KY-59?

S: Märkdriftspänningen är 3,6 V DC, med ett tillåtet arbetsområde på 2,5 V till 5 V DC. Vi rekommenderar att du använder en stabil 3,6 V litiumbatteriströmförsörjning för att balansera vridmomentprestanda, låg strömförbrukning och lång livslängd.
